電球の種類(1)形状と大きさ

ミニチュア電球にもたくさんの種類があります。電球の形状、大きさ、明るさ、コードの有無および太さなどの違いがあります。使用目的(状況)に合わせてお選びください。どれが適当かわからないときは遠慮なくご相談ください。

なお定格電圧は特に注記のないものは12Vですが、電球によっては3Vや1.5Vのものがありますのでご注意ください。

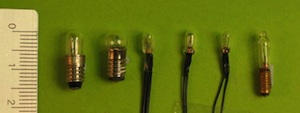

● 各種電球(一例)


bulbcomparison (左から)
E5ネジ球ナツメ型(QT5531)
E5ネジ球丸型(CK1010-7)
麦球GOWナツメ型(QT5511)
麦球GOWナツメ型(CK1010-1)
麦球GORナツメ型(CK1010-6A)
炎型ネジ球(CK-1010-29)


● 麦球(コード球)の形状と大きさ
【麦球の形状】

麦球(コード球)の電球部分の形状は主としてナツメ型と炎型です。特殊な形状として洋ナシ型のものがあります。

QT5511_12V用E5ネジ球

ナツメ型麦球
(QT5511)

CK1010-3

炎型麦球
(CK1010-3)

CK1010-9

洋ナシ型コード球
(CK1010-9)

【麦球(コード球)の大きさ】

麦球の大きさを表すのにGOWサイズ(直径3ミリ高さ6ミリ程度)とかGORサイズ(直径2.3ミリ、高さ6ミリ程度)と表現することがあります。。GOWとは grain of wheat の略で麦粒大という意味です。GORとは grain of rice の略で米粒大という意味です。GOW(麦粒)の方がGOR(米粒)より少し大き目です。

GOWサイズはT3サイズと呼ばれることもあります。Tは電球本体(ガラス部分)の直径を表しています。GOWとGORの中間サイズもあります。それぞれの電球の仕様を確認してください。

特殊なサイズとしてマイクロ球(直径1.3ミリ、ただし1.5V用のみ)やT5サイズ(直径5ミリ)、T10サイズ(直径10ミリ)もあります。

QT5511_12V用E5ネジ球

GOWサイズの麦球
(QT5511)

直径3ミリ

CK1010-6A_12V用麦球(黒色極細コード・GORナツメ型)

GORサイズの麦球
(CK1010-6A)

直径2.3ミリ

CK1010-13

マイクロ球
(CK1010-13)

直径1.3ミリ

QT5515

T5サイズのコード球
(QT5515)

直径5ミリ


● ネジ球の形状と大きさ
【ネジ球の形状】

ネジ球の電球部分の形状は主としてナツメ型と丸型です。輸入品のミニチュアライトによく使われている炎型のものもあります。

QT5531

ナツメ型ネジ球
(QT5531)

CK1010-7

丸型ネジ球
(CK1010-7)

CK1010-29

炎型ネジ球
(CK1010-29)


ネジ球の大きさ

ネジ球のサイズは電球本体(ガラス部分)ではなく、ネジ部分のサイズ(E)で表します。ソケットのサイズに適合する必要があるからです。

E5はネジ山の直径が5ミリ、E10は10ミリという意味です。それぞれの大きさに対応するソケットがあります。

QT5531

ナツメ型ネジ球
(QT5531)

E5サイズ

CK1010-7

丸型ネジ球
(CK1010-7)

E5サイズ

CK1010-29

炎型ネジ球
(CK1010-29)

ネジ山径3.2ミリ

QT5545

ナツメ型ネジ球
(QT5545)

E10サイズ


● それ以外の電球

上記以外の電球(コードもネジもないもの)は金属リードか端子がむき出しになっています。使用する場合は専用のソケットあるいは金属リードのハンダ付けが必要です。

CK1010-12

差込球炎型
(CK1010-12)

専用の差込球ソケットがあります。

CK1010-5

差込球ナツメ型
(CK1010-5)

専用の差込球ソケットがあります。

CK1018-2

筒型球
(CK1018-2)

専用の筒型球用ソケットがあります。

QT5523

リード球
(QT-5523)

端子をハンダ付けします。


● 電圧と電流

定格電圧と使用電流については別途解説する予定です。
